01.

节点无法标准化

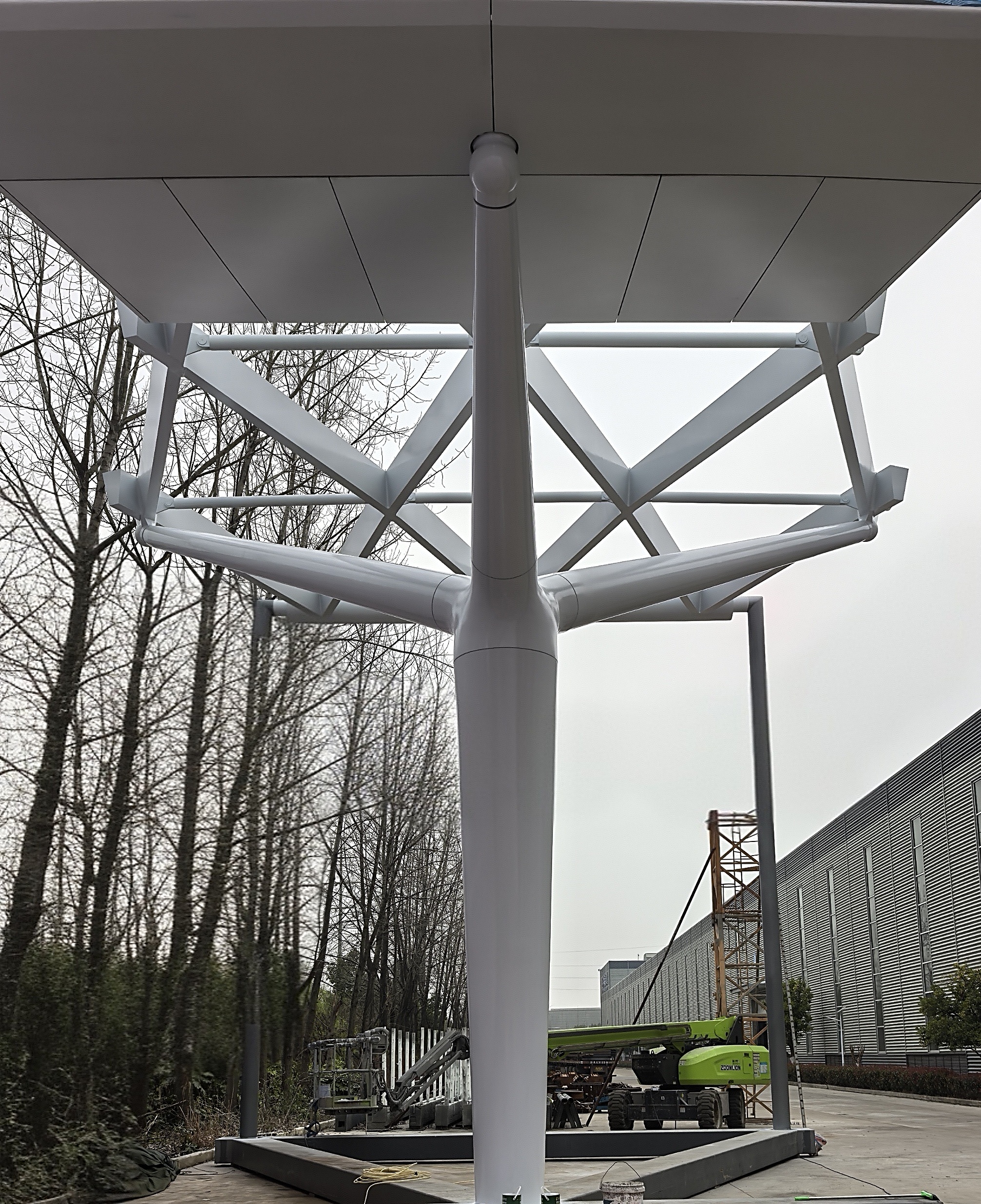

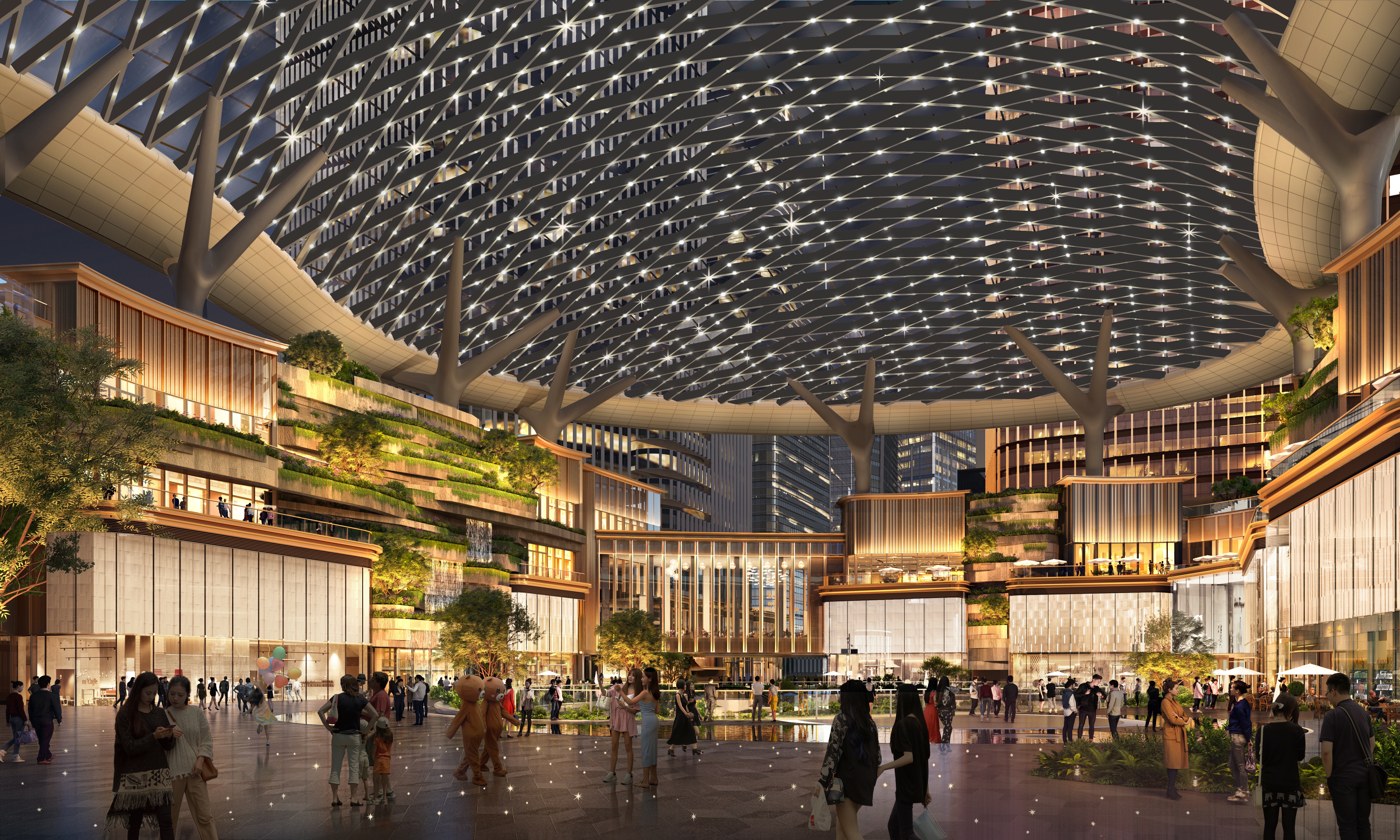

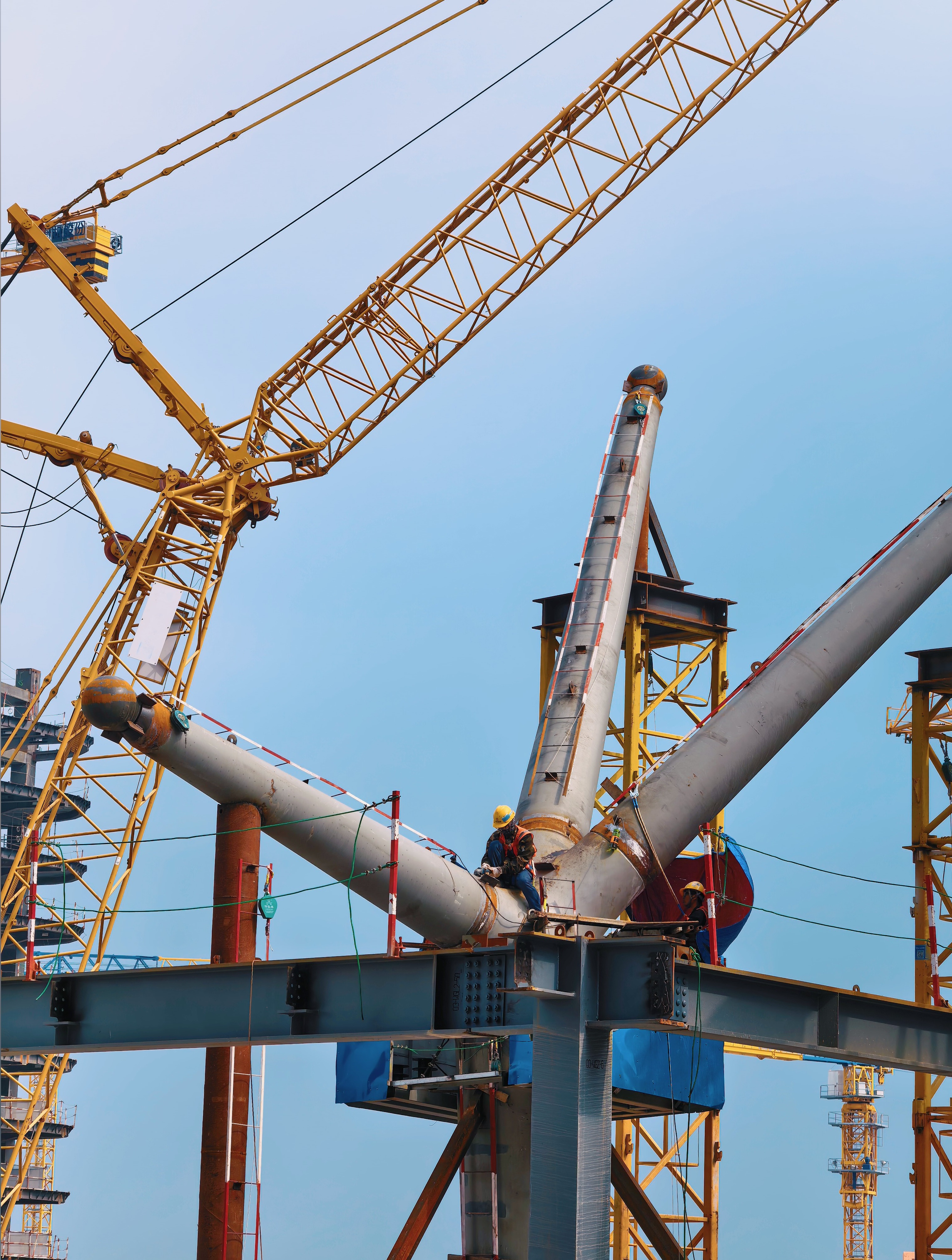

上海西岸中環天幕坐落于徐汇滨江，跨度为151*94m的轮廓，屋面顶点48m，覆盖面积约1.5万㎡，15根仿生树形柱支撑单层网壳，钢结构共设662个核心筒，为亚洲最大单层网壳天幕，面材选用双层ETFE气枕，造型通透轻盈。



自由曲面的成本痛点，就藏在 662 组独一无二的连接角度里。传统 “一节点一设计” 模式，极易造成深化、加工成本与工期失控；很多曲面方案最终简化、变平，往往不是设计让步，而是受限于预算与工期。

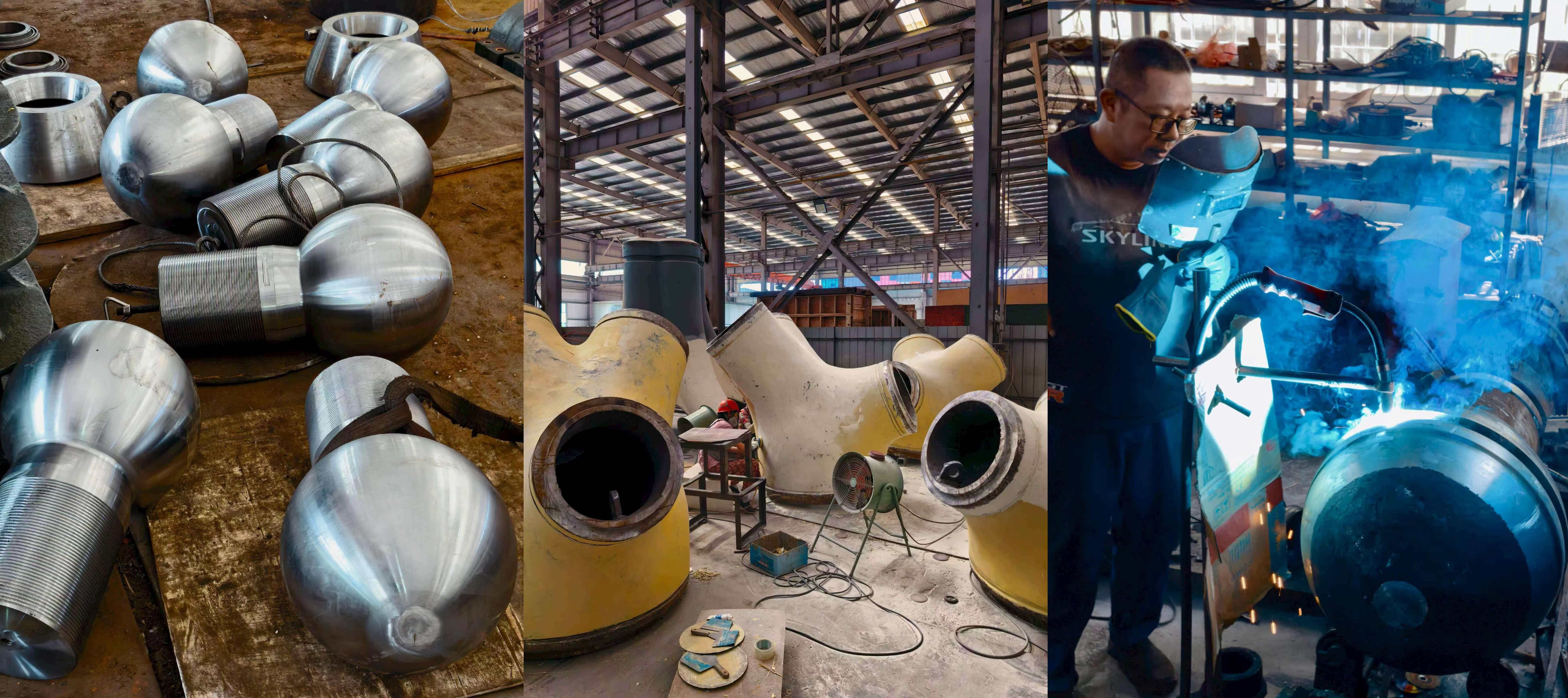

大地幕墙的解法：采用聚类法配置6类铸钢核心筒，覆盖 662 种曲面角度。依托可靠的分类逻辑，自由曲面兼顾造型创意与工业化成本。


02.

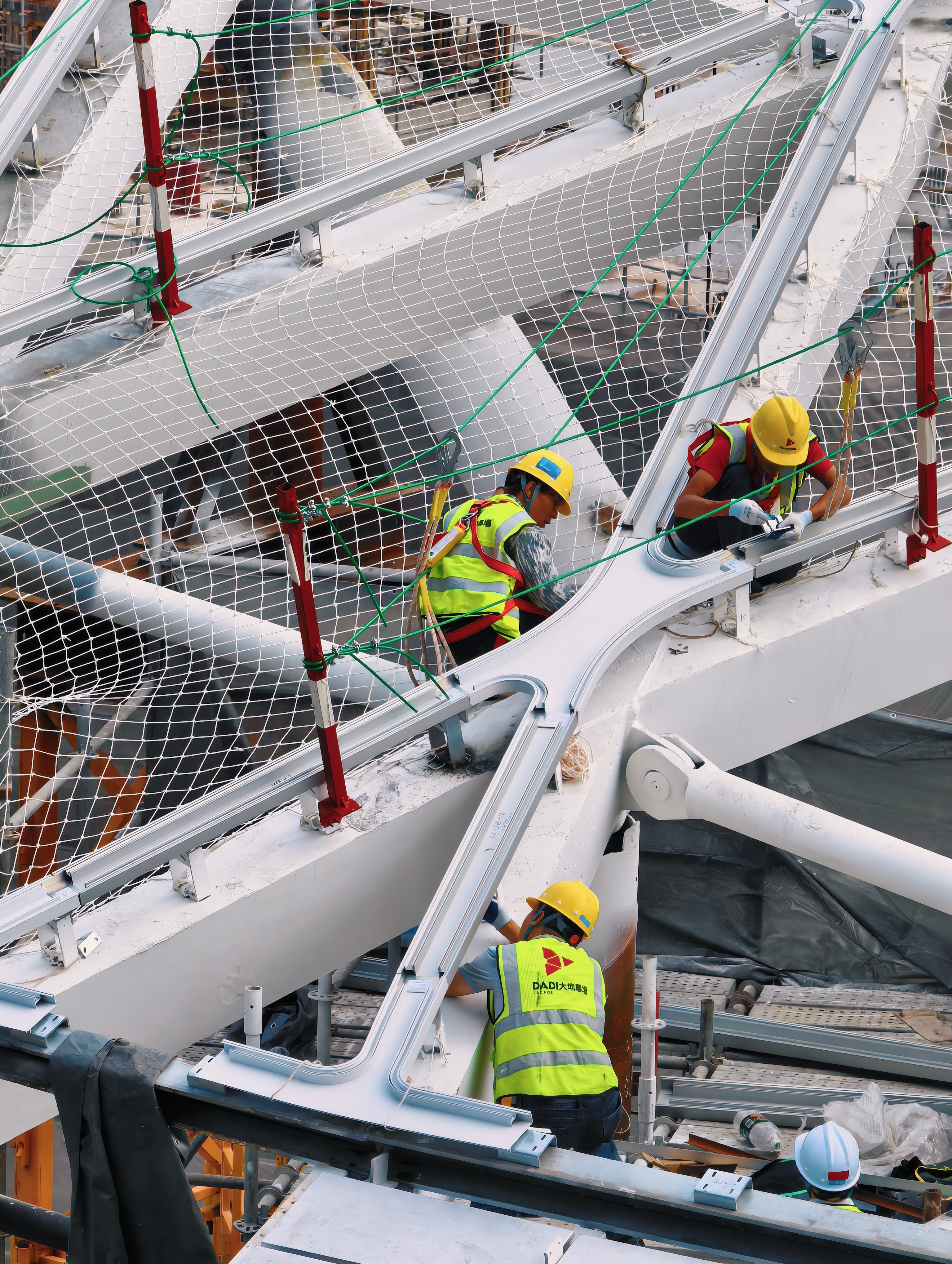

曲面装配，是落地的最大难点

构件在厂里做得好好的，到了工地对不上孔。
原因不复杂——钢结构拼装有误差，网壳受荷会变形，加工本身有毫米级偏差。这些误差单独看都不大，累积起来足以让整个网壳无法闭合。

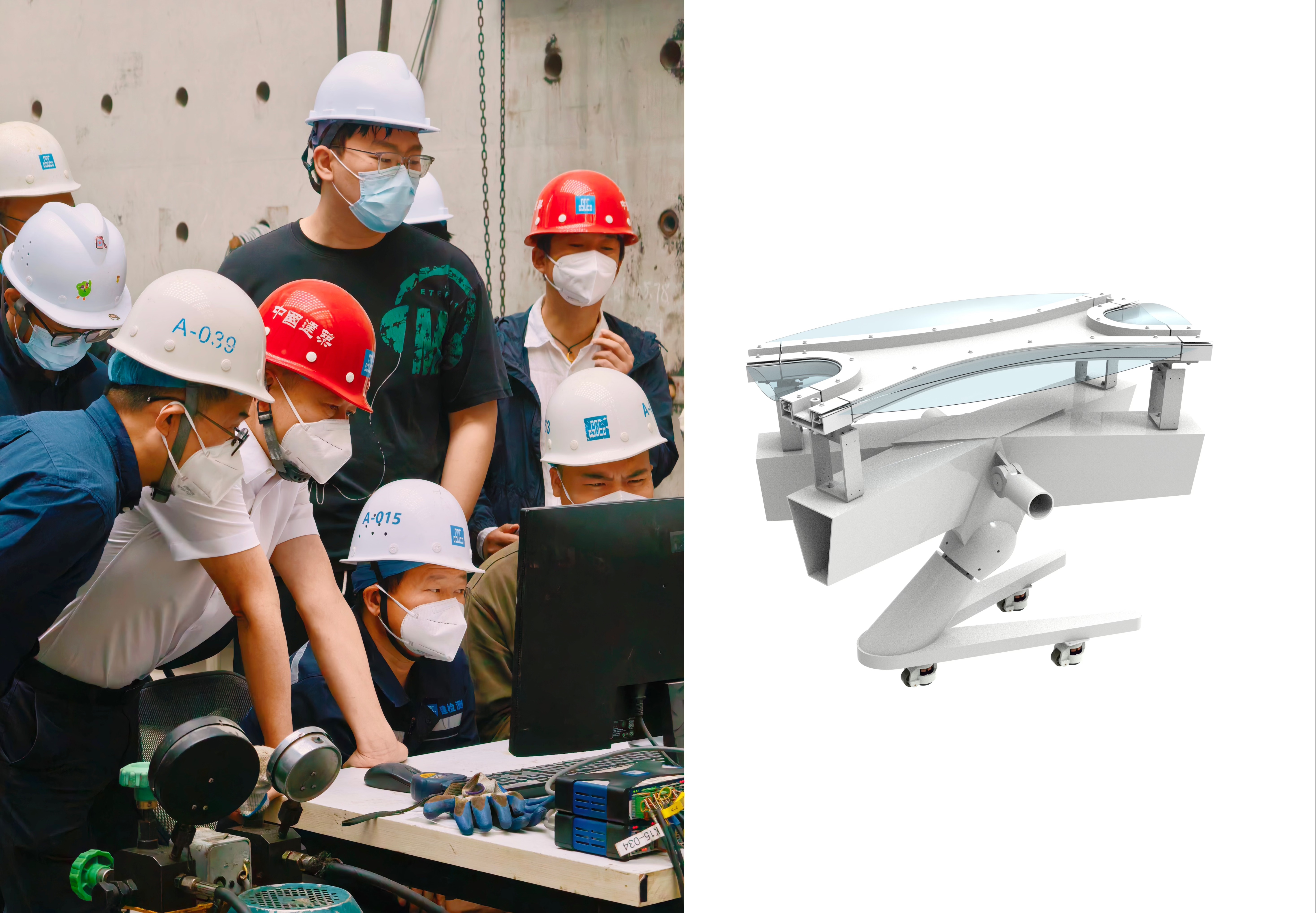

大地幕墙的答案是万向球铰支座：球形铰接具备三维万向调节能力，任意曲面角度都能适配，把加工与安装偏差就地吸收。
