▲项目效果图

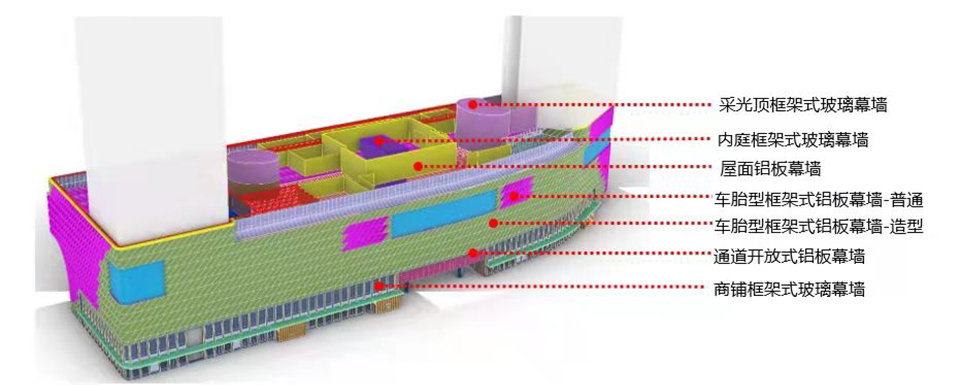

系统介绍：

本项目总幕墙面积为4.2万㎡，共分为17个幕墙系统，其中车胎型框架式铝板幕墙1.17万㎡，投影框架式铝板幕墙6058㎡，商铺框架式玻璃幕墙1984㎡，"J"型女儿墙框架式玻璃幕墙2541㎡，石材幕墙1483㎡，内庭框架十玻璃幕墙1778㎡，屋面金属格栅1420㎡，屋面铝板幕墙4489㎡，不锈钢雨棚1366㎡。

▲南立面系统分色图

▲北立面系统分色图

项目重难点介绍：

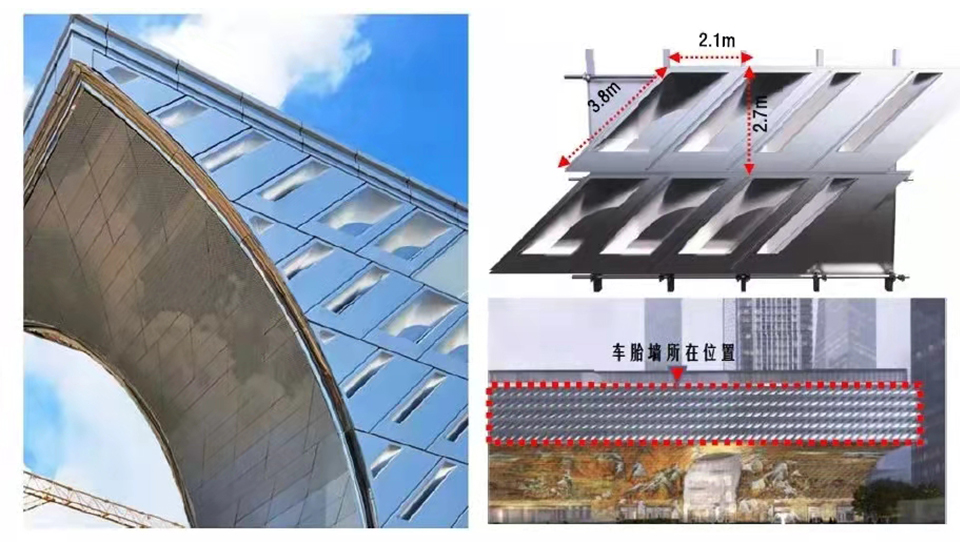

车胎幕墙系统
构造层次:室外面材为3mm厚氟碳喷涂焊接造型板；外龙骨为多维度调节系统；室内面材为2mm厚氟碳喷涂铝单板；主龙骨为镀锌钢材
板面尺寸: 2100x2700（平行四边形）

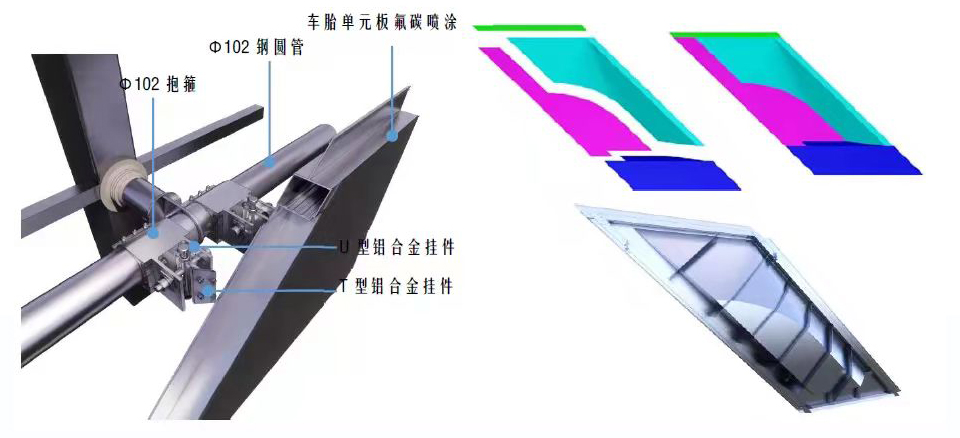

▲车胎幕墙链接及分板方式

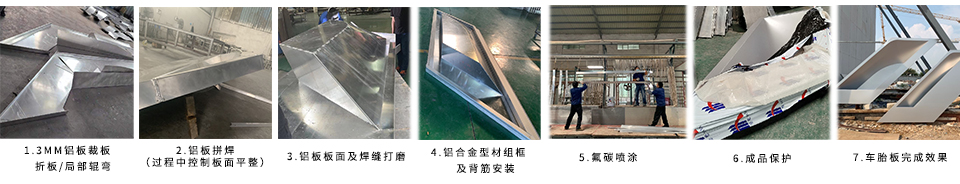

▲车胎幕墙加工工艺

投影幕墙系统

构造层次:室外面材为4mm厚氟碳喷涂穿孔铝板；外龙骨为氟碳喷涂钢材+铝合金抱箍调节系统；室内面材为2mm厚氟碳喷涂铝单板；主龙骨为镀锌钢材
板面尺寸: 2100x2700（平行四边形），单块尺寸2100x540=1.13㎡

▲反弯玻璃幕墙效果图

▲反弯彩釉玻璃加工工艺

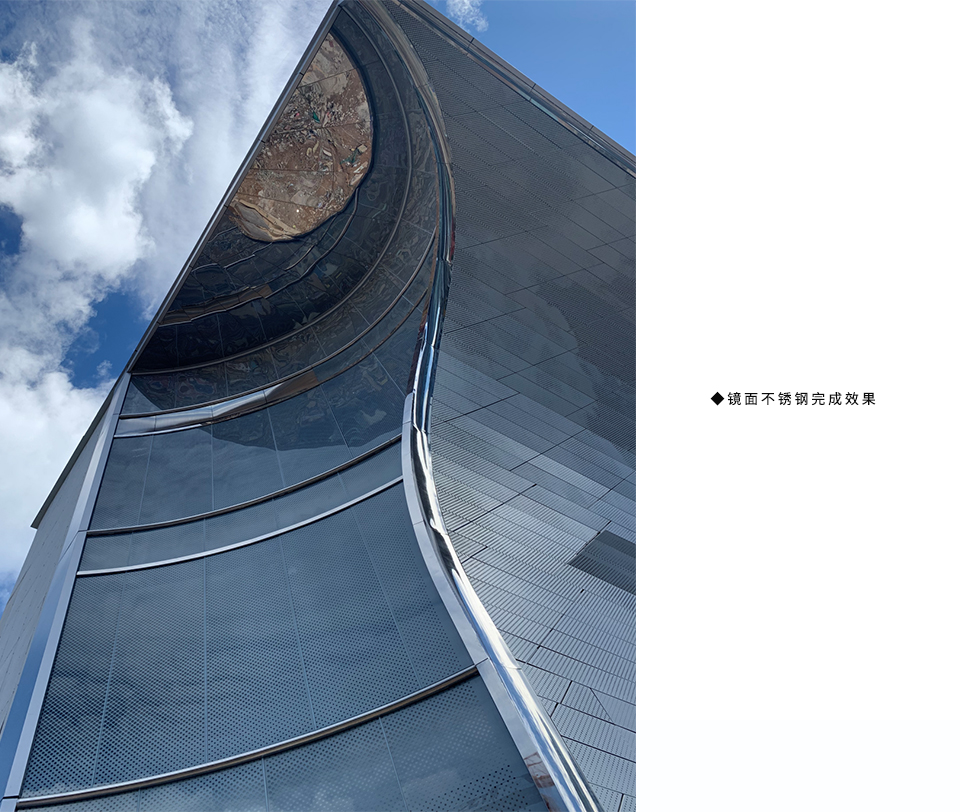

镜面不锈钢

本项目在车胎幕墙和投影幕墙收口处采用2mm镜面不锈钢，主入口吊顶处采用6mm镜面不锈钢，严格把控好单、双曲不锈钢的加工精度和质量效果，不放松建筑的每一个细部,也是完成好本项目的重点。

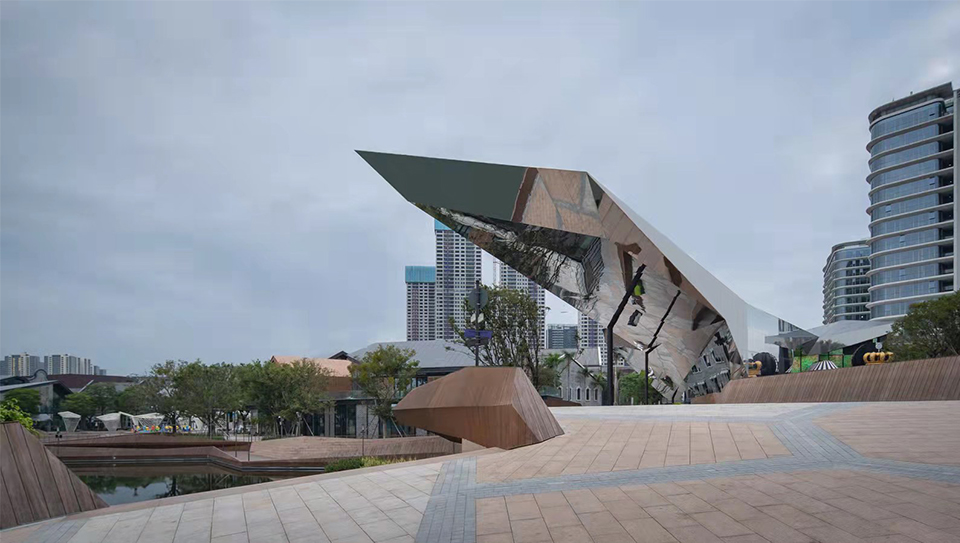

镜面不锈钢板项目案例：

欢乐海岸一期14栋金属屋面及镜面不锈钢外装工程位于顺德华侨欢乐海岸区域，欢乐海岸项目北侧临近南国路、西邻碧桂路，位于逢沙片区，总用地面积约为11万平方米，建筑面积约30万平方米，项目由曲水湾、购物中心、公寓组成，设有一层地下室，是华侨城顺德区域重点项目之一，得到佛山市委市政府、华侨城集团高度重视及大力支持。
