设计初期

项目位于北京市延庆县西南部，2019年中国北京世界园艺博览会园区的核心景观区。中国馆位于山水园艺轴中部，紧邻中国展园，北侧为妫汭湖及演艺中心，西侧为山水园艺轴及植物馆，东侧为中国展园及国际馆，南侧为世园区主入口。项目用地面积47993㎡，总建筑面积24562 ㎡，其中地上建筑面积为18978 ㎡，地下建筑面积为5584 ㎡ 。项目由序厅、展厅、多功能厅、办公、贵宾接待、观景平台、地下人防库房、设备机房、室外梯田等构成。展厅以展示中国园艺为主，还包括走道、交通核、卫生间、坡道及设备用房等空间，中国馆按总展览面积为中型展览建筑。



总平面图

2016年9月底，当我们接到中国建筑设计院的通知让我们参与2019年世界园艺博览会中国馆幕墙方案设计；当我们拿到条件资料发现原来是崔愷院士的力作，我们经过多轮前期的沟通和理解整个项目的基本特征及建筑功能需求：整个结构体系为张悬梁与三铰拱体系相结合，轻盈端庄，一共以120榀“人”字型结构组成环向的“如意”。为了融入生态系统，营造区域微气候，实现能源循环再生，永续利用。运用海绵城市理念，与周边生态和谐共生，采用智能化能源监控系统，设置屋架缓冲层——适应延庆四季分明的气候特点。

三维轴侧图






绿色环保解析图

设计过程


根据建筑功能及特征，各方经过二十多天智慧和灵感的碰撞，DADI团队在2016年10月24日进行第一轮的幕墙技术汇报。



1、为了切合整个建筑形态，同时达到板块平板化的原则，DADI团队进行曲面曲率分析及表皮分割划分；



曲面分割优化剖析图

2、为了很好的利用光伏发电系统及遮阳等问题，在初步设计中采用大面联动可开启的光伏电板，太阳能光伏电板可根据不同的光照角度进行调整，内侧设置了采用ETFE/PTFE作为遮阳及室内吊顶装饰面层使用；

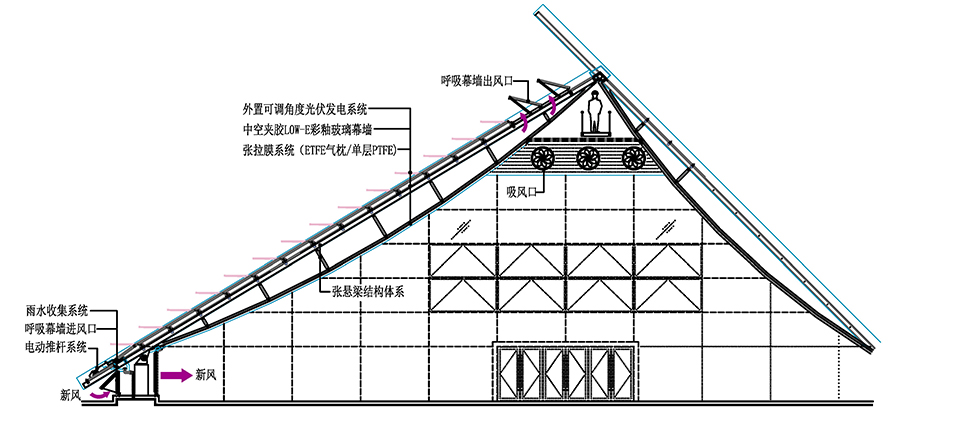

可调光伏发电系统剖面

可调光伏发电系统内部构造

3、同时在造价可控范围里，提出了采用光伏玻璃的方案，不采用开启的方式；内侧设置了采用ETFE/PTFE作为遮阳及室内吊顶装饰面层使用；

光伏玻璃不可调系统剖面

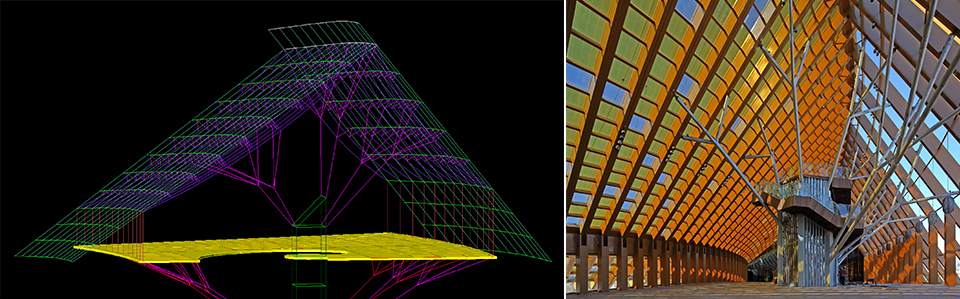

4、主入口树形柱设计

为了入口大堂视野更开阔，更加生态化，采用树形柱结构，使得整个建筑更加融入自然。

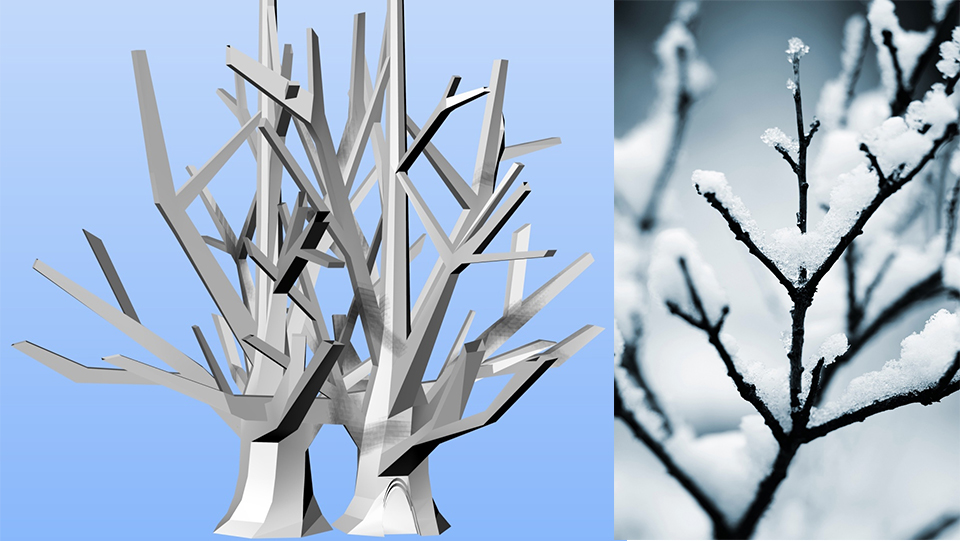

设计灵感

项目完美呈现




大门实景图@cy（张广源）

实景图@cy（张广源）

实景图@cy（张广源）
