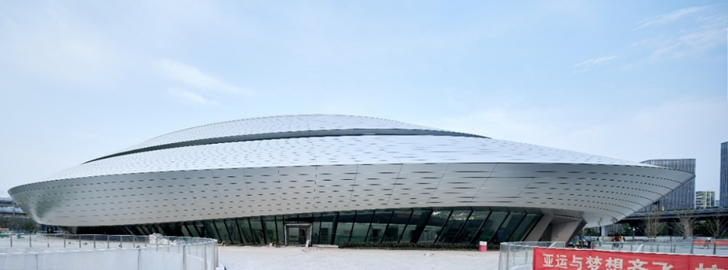

南昌保利大剧院位于江西省南昌市红谷滩区九龙大道与南龙潘街交汇处，是由芬兰PES建筑设计事务所设计的九龙湖新城打造一座地标性建筑，通过创造一条贯穿建筑的公共共享通廊将新住宅区和商业区与剧场相连，创造出从街道和九龙湖公园来访的便捷路径，建筑面积4.5万平方米，主要由大剧院、小剧场、艺术中心及1层地下室组成，建成后可同时容纳1600余人观看演出，将成为丰富南昌市民文化艺术生活的地标性建筑。

建筑整体外观以九龙湖区域的山水为灵感。剧院被想象成一座山，覆盖着精致的玻璃和白色的陶瓷面纱，犹如笼罩在一层薄雾之中，向江西省的陶瓷工艺传统致敬。这层独特的立面设计效果，使得剧院的形象随着来访者观看距离的不同而变化；当人们靠近它时，它的颜色从纯白色渐渐显现为温暖的大地色。

剧院的三个主要功能区将由瓷板内幕墙系统包裹。在石材面板上，一系列钢柱和张拉网向外悬挂起陶棍构成的表皮，它们的间距各不相同，为建筑赋予多变的透明性。白色陶棍面纱构成了建筑立面的外部装饰层，提供遮阳的同时，赋予建筑动感变化的形态。

建筑的南立面被设计为索网系统，以确保半透明面纱精致的视觉效果。在北、西和东的另外三个立面上，通过结构优化的钢梯系统实现了相同的视觉效果。

系统介绍

西南立面系统分色图

• 项目重难点介绍


• 北立面陶棍拉索+玻璃幕墙系统


a.优化钢立柱截面（160*120mm），宽厚比更协调，加工质量有保证

b.增加陶棍端部封口

c.优化陶棍连接件，工厂分榀（6m每榀）整体预焊接，减少现场焊接量






• 南立面索网幕墙系统

西南角效果图

南立面索网陶棍幕墙不仅造型复杂（整体为不规则的曲面），约2100㎡，是采用不锈钢拉索形式，陶棍通过不锈钢连接件固定在拉索上，拉索采用索网形式；索网的安装及张拉成形是本系统的难点。

以下为拉索张拉施工流程：

      将整片拉索从中间分成两块进行施工，分别为安装一区、安装二区，其中安装一区8个牵引点，安装二区12个牵引点。



1.

2. 1、将安装一区的边索和面索在地面上展开，并将边索和结构相连，面索和边索相连。
