    Meisha living room curtain wall project

    公建 钢结构 深圳•盐田 深圳市大地幕墙科技有限公司  DADI

    大地幕墙佳作——

    深圳小梅沙片区梅沙客厅幕墙工程


    项目概况

    梅沙客厅坐落于深圳小梅沙片区的中心，形似一条庞大的鲸鱼跃然于水面上。项目占地面积为9754平方米，总建筑面积为3.7万平方米，由一栋15.9米高塔楼及室外配套组成。项目建成后，将作为小梅沙片区城市更新单元的“会客厅”及供给整个小梅沙片区的“能源站”，集游客服务、文旅游乐体验、文旅融合展示空间、主题活动演绎和交流、信息管理等功能于一体，是片区重要的游客集散、功能展示和信息咨询场所。梅沙客厅幕墙工程，外立面由单层网壳人造石幕墙、折线玻璃幕墙、拉索幕墙组成，幕墙面积约1.7万㎡。
    梅沙客厅实景图

    系统介绍

    本项目总幕墙面积约1.7万㎡，共分为13个幕墙系统，其中单层网壳人造石幕墙4500㎡，折线玻璃幕墙2300㎡，拉索玻璃幕墙1300㎡。

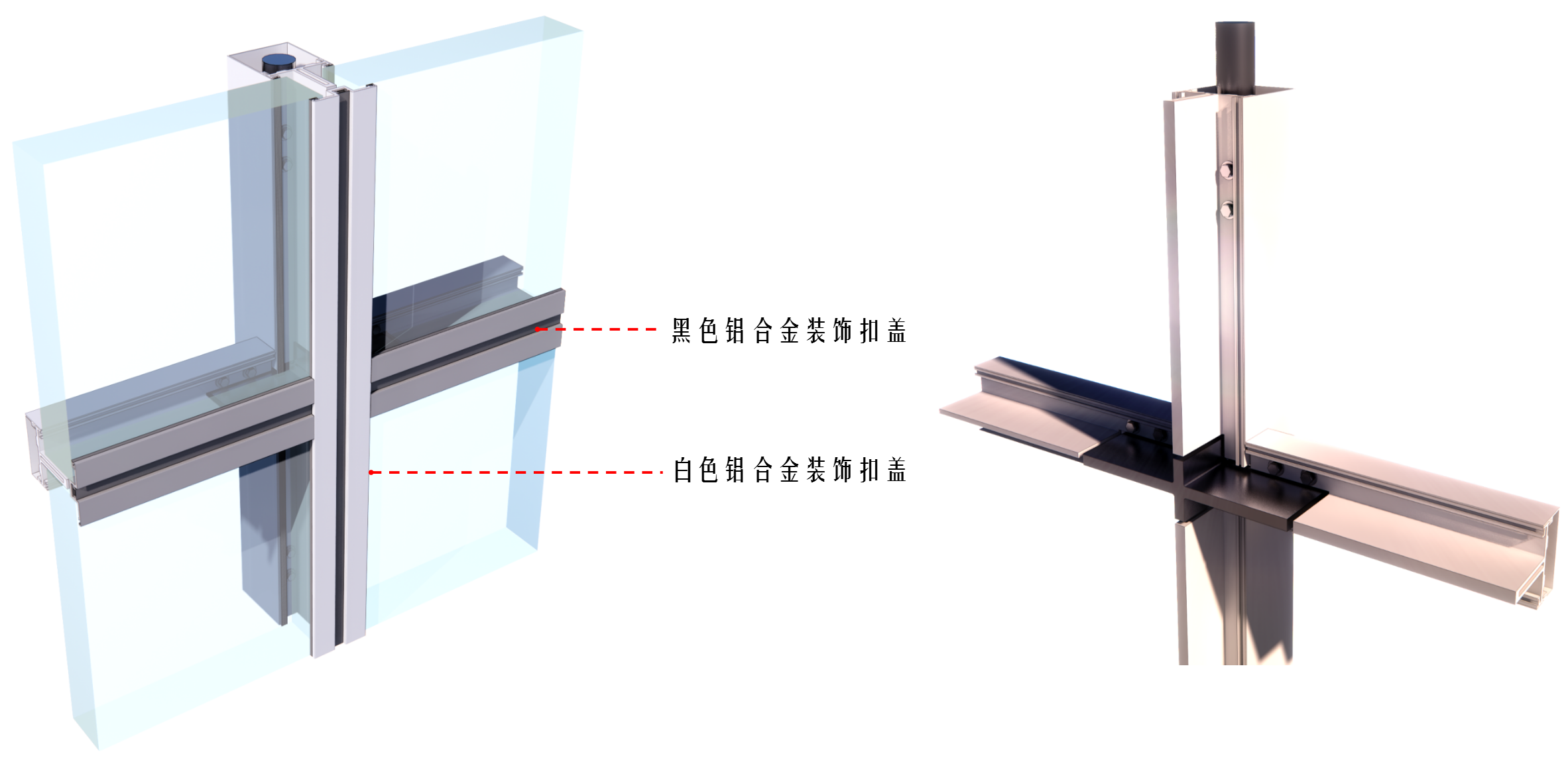

    幕墙系统分解图

    项目重难点介绍

    ◇单层网壳人造石幕墙系统
    构造层次:室外面材为白色人造石面板；主龙骨为100*30*180*8梯形钢通组成；龙骨体系：单层壳体；跨度：147.8m；高度：24m；面积：4500 ㎡，约5710块人造石板块


    单层钢结构网壳体系
    人造石板块体系

    钢结构主要分为：支撑体系、单层网壳体系

    网壳为单层网格结构，网壳结构为梯形钢通B100X30X180X8；支撑杆件截面为φ121X8mm、φ219X12mm、（200-350）X12mm、φ315X12mm、φ245X14mm、（350-500）X16mm；






    ◇施工安装

    网壳的安装定位与校正测量是本工程的重点，它的安装精度决定了整个网壳钢结构的最终成型。由于网壳为空间构件，因此采用全站仪三维极坐标法控制网壳安装节点空间位置。
    以典型的网壳构件分片单元安装测量定位为例，在地面上架设全站仪，直接测出弯扭构件测量控制点三维坐标，并按点号做好记录；并预留支腿安装，可以保证在吊装安装时候，达到一个定位的作用，保证安装精度。
    将测得的数值输入电脑，绘制实测坐标线模图，将实体线模图与设计线模图通过平移、转动等方法最大限度地进行“拟合”，使实体线模与理论模型尽量重合，最后不重合的差值就认为是现场安装才生的误差。

    架设全站仪测设网壳结构

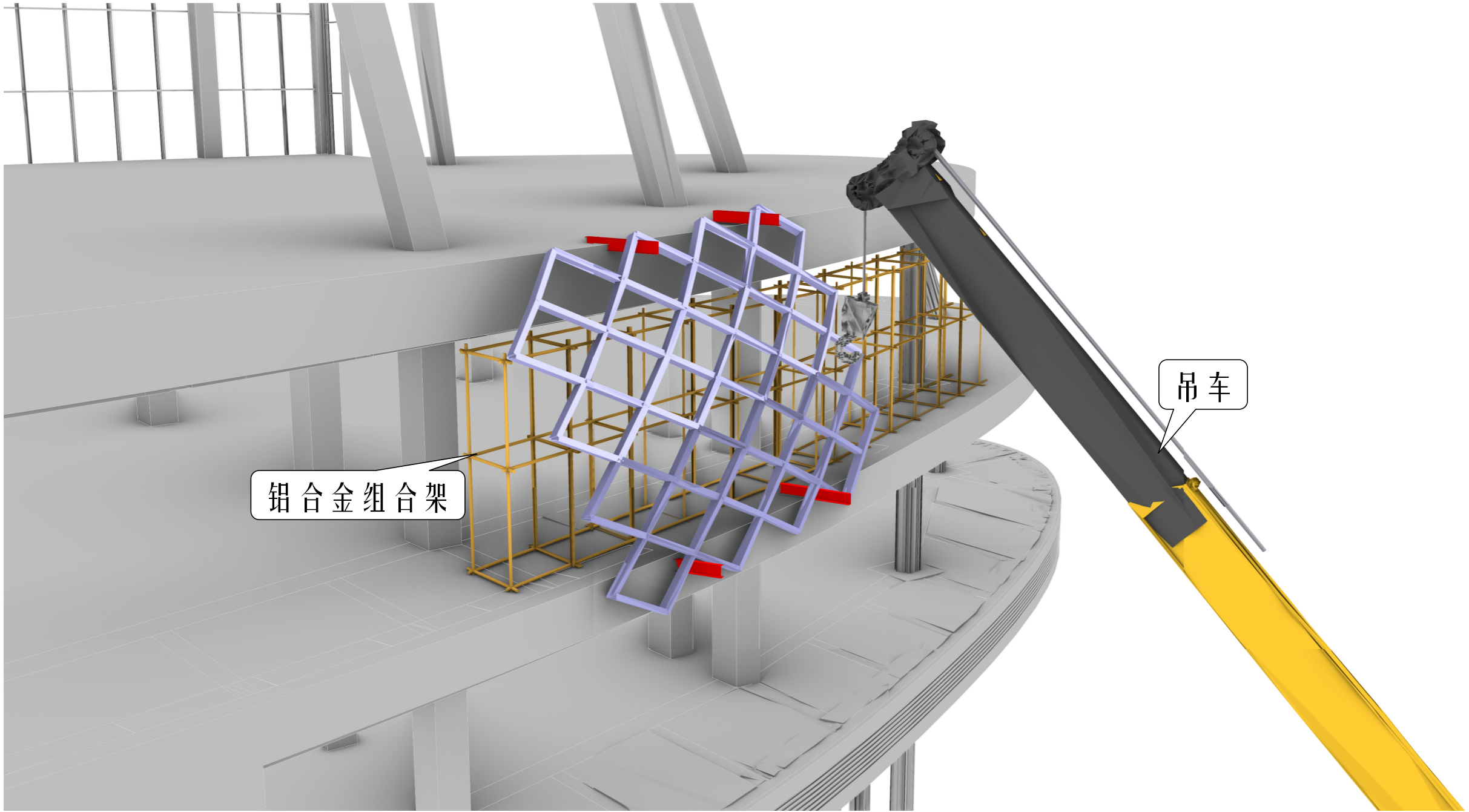

    主要采用吊车辅助吊装，内侧铝合金脚手架、外侧配合高空车进行安装

    ◇加工制作
    对整个网壳，两跨为一榀进行分割成95片（绿色和红色为成片），然后在地上分片焊接固定，采用吊车或塔吊进行吊装安装；

    钢结构网壳分片

        拼装胎架采用型钢制作，胎架沿拼装单元的长向设置，横梁采用HW200×200，立柱采用14a槽钢，立柱牛腿采用L75×5角钢。横梁顶面设置水平支撑和斜撑，以增强其侧向稳定性，立柱间横向采用脚手架钢管斜撑，纵向设置脚手架钢管斜撑和水平支撑，增强其平面内外的刚度。胎架设计如下图所示。


    全站仪全过程精度控制




    ·部分系统施工措施示意

    ◇屋顶钢拉杆幕墙
    屋顶钢拉杆幕墙

    △柱子的安装：通过塔吊辅助吊装进行安装



    △环向钢管安装：铝合金组合架作为操作平台，塔吊辅助吊装进行安装


    △杆件安装：铝合金组合架作为操作平台，手拉葫芦辅助吊装进行安装


    △收边铝板安装：铝合金组合架配合脚踏板进行铝板安装


    ◇拉索玻璃幕墙安装






    △竖向幕墙拉索的安装：竖向拉索选用Ф30的不锈钢拉索，单根长度约为16米左右，利用卷扬机提升拉索至待安装位置，高空车上人安装拉索如下图：


    △玻璃面板的安装：内侧铝合金组合架，外侧高空车作为操作平台，玻璃吸盘固定玻璃，吊车辅助进行吊装安装，如下图：




    现场安装施工


    ·人造石深化设计

    ◇人造石表皮组成






    ◇有限元分析计算






    ◇加工工艺调研、试样




    ◇面板深化

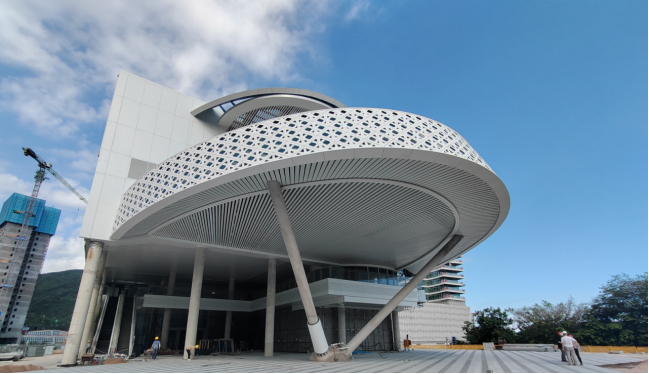

    完成效果

    ·结语

    DADI有幸承接梅沙客厅项目幕墙工程，作为深圳梅沙片区第二代建设者，肩担重责并心存荣幸。秉承“建筑细部创新者”的奋发理念，铸造创新。大地幕墙始终以“统一思想、凝心聚力、精心策划”作为指导思想，齐头迎难而上，完成项目从一片泥地到顺利封顶，从一纸蓝图到拔地而起的盛大蜕变。
